Fan Bileşenleri ve Malzeme Özellikleri

Dikdörtgen gövde galvaniz sacdan üretilmektedir. Bdkf 30-15 /70-40A arasındaki modellerin fanları korozyona karşı dirençli yüksek kaliteli galvaniz çelikten üretilmiştir. Bdkf 70-40B /80-50 / 100-50 modellerinin ise alüminyum sacdan imal edilmiştir. Bütün modeller kapalı yapıya sahip dıştan rotorlu motora sahiptir ve max.40ºC sıcaklığında hava taşıma özelliğine sahiptir.

Fan Yapısı

Dikdörtgen kanal arasında çalışmaya uygun tasarlanmıştır. Fan kanatları geriye eğimli ve düzenli akış sağlayacak aerodinamik yapıdadır. Fanlar geriye eğimli ve seyrek sıralanmış kanatçıkların geçme tekniği ile birleştirilmesinden oluşur.

Avantajları

Açılabilen kapak, ürünün bakımını fanı sökmeden zahmetsizce yapılmasına olanak tanır. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir.

Hız Kontrolü

Opsiyonel kontrol cihazları ile sağlanabilir.

1 Fazlı (monofaze) ürünlerde lineer voltaj regülatörü ile hız kontrolü yapılabilir
3 Fazlı (trifaze) ürünlerde frekans invertör ile hız kontrolü yapılabilir.

Kullanım Alanları

Uygulama alanının sınırlı olduğu dikdörtgen kanal sistemlerinde orta ve yüksek hacimde havalandırma ihtiyaçlarının karşılanması için tasarlanmıştır.

TEKNİK ÖZELLİKLER

Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam şartlarına göre değişebilir.

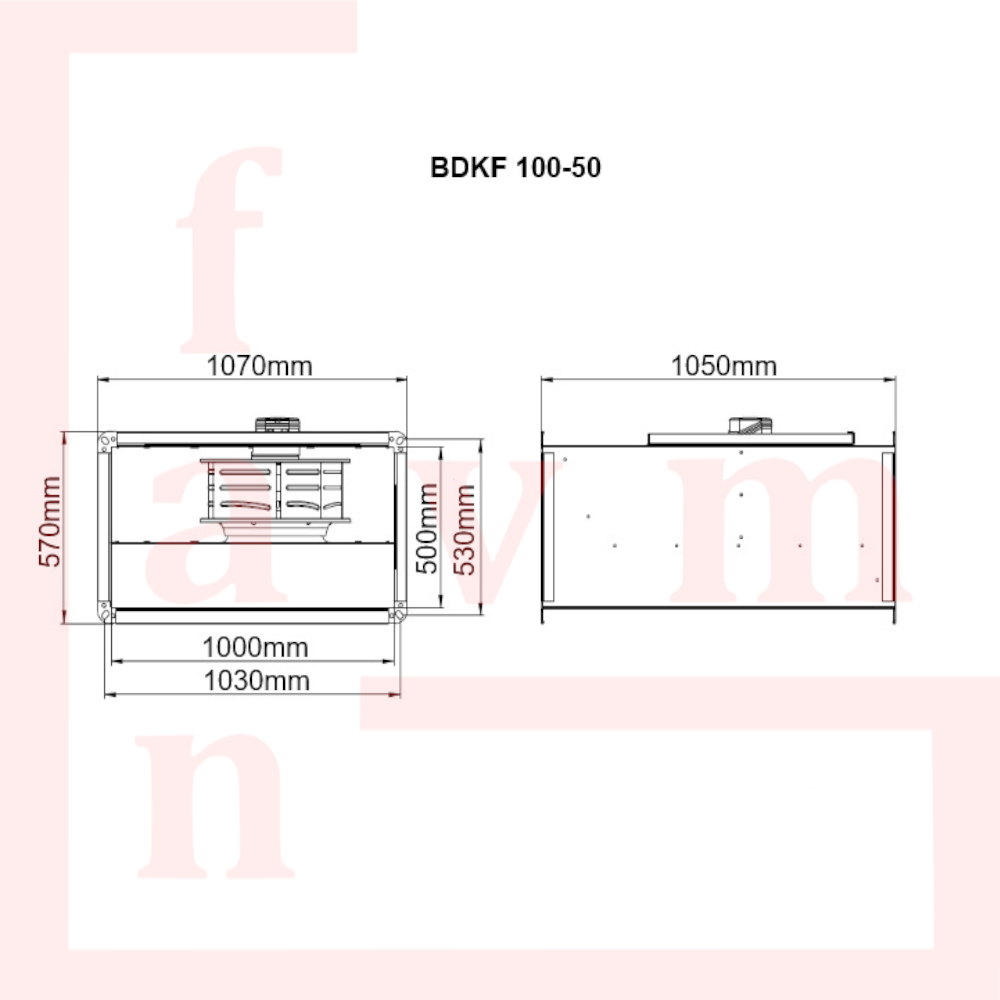

MONTAJ ŞEMASI

• Cihaz montajı için ci­haza ürün ağız delik­lerine ve mesafelerine uygun flanş yapın.
• Ürün ile cihaz arasına izolasyon malzemesi koyun.
• Ürünü cihaza cıvata somun yardımıyla montaj edin.
• Şekilde görüldüğü gibi ürünü ağız alanına eş değer kanala bağlayın.
• Elektrik kablosunu elektrik şemasına bakarak doğru bağladığınızdan emin olun. Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın
• Hava yönüne uygun taktığınızdan emin olun
• Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını kontrol edin.

BAĞLANTI ŞEMASI

·         Ürünler yalnızca yetkili kişilerce montaj edilmelidir.

·         Montajı yapılacak ürün projede belirtilen yere duvara veya zemine sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse kelepçelerle veya montaj bağlantı ayakları ile monte edilir.

·         Vantilatör kanatlarının zeminden 2,3m yukarıda olacak şekilde monte edilmelidir.

·         Vantilatörler pencere veya duvar dışına monte edilemezler.

·         Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine gazların geri akışından kaçınmak için ön tedbirlerin alınması gereklidir. Ürünlerin montajında eldiven takılması tavsiye edilir.

·         Ürünlerin giriş ve çıkışları kanala bağlanarak kullanılmalıdır.

·         Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.

·         Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve montaj elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip olduğundan emin olunuz.

·         Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı olduğundan emin olunuz.

·         Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin (gerilim güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup uyuşmadığına dikkat ediniz.

·         Hava akımı yolunda herhangi bir engel bulunmamalıdır.

·         Emniyet açısından klemens üzerinde bulunan topraklama terminali kesinlikle bina toprak hattına bağlanmalıdır.

·         Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.

·         Herhangi bir problemde termik devreyi açarsa (ürün çalışmadığında) sistem şebekeden reset edilerek tekrar devreye alınmalıdır.

·         Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.

·         Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat kurallarına uygun olarak sabit tesisata bağlanmalıdır.

KULLANIM

BDKF serisi kanal tipi radyal fanlar; yüksek hava debisi ve yüksek basınç istenen kanallı havalandırma sistemleri için en ideal fanlardır. Hava kanallarına, ihtiyaç duyulan her pozisyonda direkt olarak monte edilebilirler. Dikdörtgen Kanal Fanları getirdikleri büyük avantajlar nedeniyle dünya çapında çok yaygın kullanıma ulaşmışlardır. BVN BDKF dikdörtgen kanal fanları uygulama alanının sınırlı olduğu kanal sistemlerinde orta ve yüksek hacimde havalandırma ihtiyaçlarının karşılanması için tasarlanmıştır. BDKF kanal fanları yüksek performans, sorunsuz çalışma özelliklerine sahiptir. Kompakt yapıları sayesinde büyük dirsekler ve dönüştürücülere ihtiyaç duyulmadan kanala direk bağlanabilirler. Endüstriyel ve inşa amaçlı uygulamalarda, fabrikalarda, mutfaklarda, banyolar, tuvaletler, yüzme havuzları, spor salonları, depolar hastanelerde, davlumbazlarda, ofislerde, laboratuvarlarda, alışveriş merkezlerinde, restoranlarda, tiyatrolarda, dairelerde, ekipman soğutması, çalışma alanları ve mahal havalandırma vs. kullanılabilir.

Kullanıcılar, kanal vantilatörlerini kullanmadan önce kullanma ve bakım kılavuzunu dikkatle okumak ile yükümlüdürler.

Kullanım ömrü 10 yıldır.

Ürününüzü ilk çalıştırmada;

• Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde yapıldığından emin olunuz.
• Güvenlik ekipmanlarının uygun şekilde bağlanmış olduğundan emin olunuz
• Topraklama bağlantılarını uygun şekilde yapınız.
• Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak şekilde kapatılmasını sağlayınız.
• Hava çıkış yönü; gövde üzerinde etiket ile işaret edilen yönde olmalıdır. Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
• Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün dönüşünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
• Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
• Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce, bütün kurulum tekrar dikkatlice kontrol edilmelidir.
• Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz.
•

Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik servisle irtibata geçilmelidir.

Kesinlikle kendiniz müdahale etmeye kalkışmayınız.

ARIZALAR VE GİDERİLMESİ

TEMİZLİK, BAKIM VE NAKLİYE

Ürünün taşıma sırasında hasar görmemesi için;

• Ürün normal taşıma şartlarına uygun olarak paketlenmiştir. Herhangi bir zedelenme ve hasara yol açmamak için her zaman orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz, aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde, kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karşı araç içinde tamamen hareketsiz kalacak şekilde istiflenmeli,
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz, hızlı kaldırma ve indirmelerden doğacak hasarları önlemek için gerekli tüm tedbirler alınmalı,
• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma, elden ele atmalardan kaçınılmalıdır.
