Fan Bileşenleri ve Malzeme Özellikleri

BRF serisi yatay atışlı çatı tipi radyal fanlarının montaj plakası ve fan şapkası elektrostatik toz boyalı sac metalden imal edilmiştir. BRF 160-400 arasındaki modellerin fan çarkları korozyona karşı dirençli yüksek kaliteli galvaniz çelik sacdan üretilmiştir. BRF 450-500-560 modellerin fan çarkları alüminyum sacdan imal edilmiştir. Bütün modeller kapalı yapıya sahip dıştan rotorlu motora sahiptir. Cihaz max.40ºC sıcaklığında hava taşıma özelliğine sahiptir.

Fan Yapısı


Fan kanatları geriye eğimli ve düzenli akış sağlayacak aerodinamik yapıdadır. Fanlar geriye eğimli ve seyrek sıralanmış kanatçıkların geçme tekniği ile birleştirilmesinden oluşur.

Avantajları

Hafif ve kompakt gövdesi sayesinde kolay montaj yapılır. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir.

Hız Kontrolü

Opsiyonel kontrol cihazları ile sağlanabilir.
1 Fazlı (Monofaze) ürünlerde lineer voltaj regülatörü ile hız kontrolü yapılabilir
3 Fazlı (Trifaze) ürünlerde frekans invertör ile hız kontrolü yapılabilir.

Kullanım Alanları

Kapalı mekânların hava kalitesini arttırmak amacıyla, BRF çatı fanları dıştan rotorlu motor ile düşük ses seviyesinde çalışırlar. Havasının tazelenmesi istenilen mekânların çatılarında, binaların ortak şafta açılan banyo ve tuvaletlerin çatılarındaki bacalara montaj edilerek kullanılır.

TEKNİK ÖZELLİKLER

Ürün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer baskılı dokümanlarda beyan edilen değerler ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler ürünün kullanım ve ortam Sartlarına göre değişebilir.

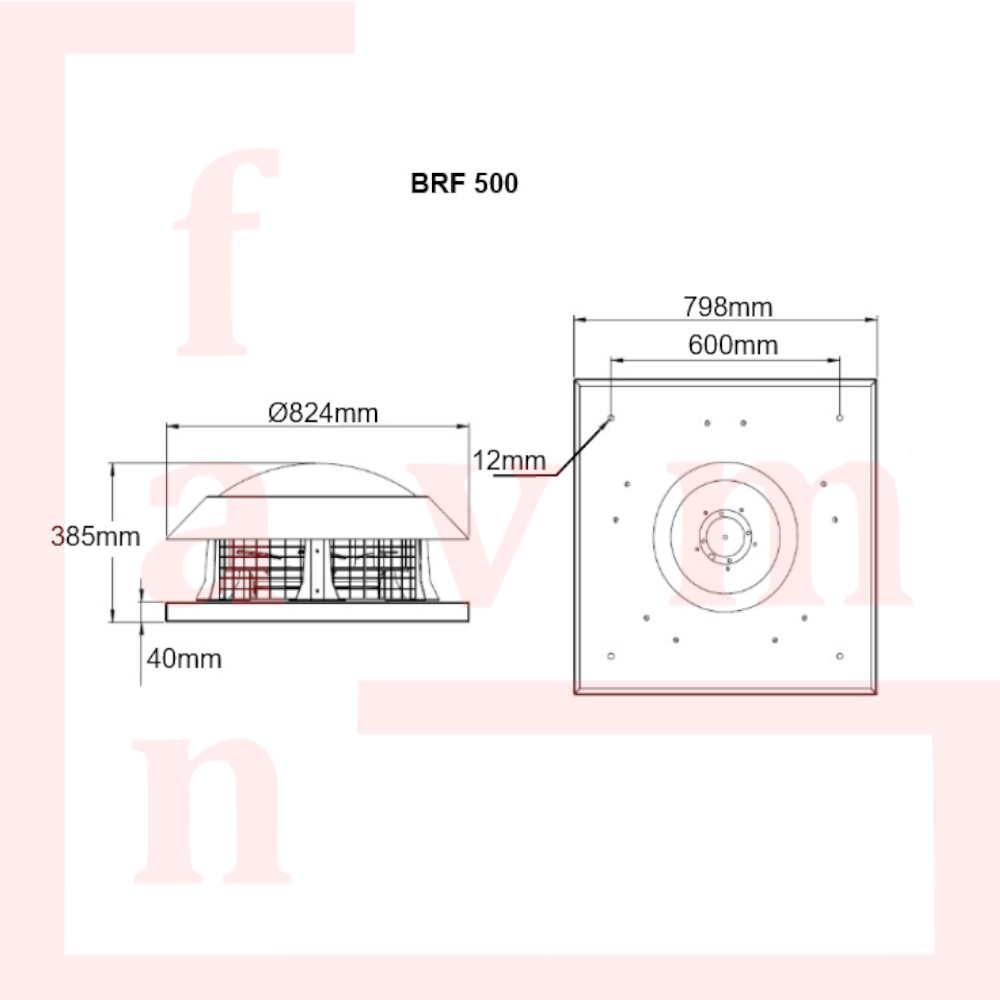

MONTAJ SEMASI

• Montaj için kasa ebatlarına ve mesafelerine uygun delikler delin ve dübel takın.
• Elektrik kablosunu elektrik semasına bakarak doğru bağladığınızdan emin olun.
• Cihaz tüm kutuplarını ayırıcı bir devre kesici düzenekle bağlayın.
• Hava yönüne uygun taktığınızdan emin olun.
• Fana deneme çalışması yapınız, üründe titreşim ve hata olup olmadığını kontrol edin.

BAGLANTI SEMASI

• Ürünler yalnızca yetkili kişilerce montaj edilmelidir.
• Montajı yapılacak ürün, projede belirtilen yere duvara veya zemine sağlam bir şekilde monte edilmelidir. Duvara monte edilecekse; kelepçelerle veya montaj bağlantı ayakları ile monte edilir.
• Vantilatör kanatlarının zeminden 2,3 m yukarıda olacak şekilde monte edilmelidir.
• Vantilatörler pencere veya duvar dışına monte edilemezler.
• Açık gaz borusundan veya diğer yakıt yakma cihazlarından odanın içine gazların geri akısından kaçınmak için ön tedbirlerin alınması gereklidir. Ürünlerin montajında eldiven takılması tavsiye edilir.
• Ürünlerin giriş ve çıkışları kanala bağlanarak kullanılmalıdır.
• Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
• Aparatları monte ederken tüm bağlantıların doğru yapıldığından ve montaj elemanlarının ürün ağırlığını taşıyabilecek mukavemete sahip olduğundan emin olunuz.
• Ürün kapalı olsa bile aparatları bağlarken ana güç kaynağının kapalı olduğundan emin olunuz.
• Montaj öncesi ürünün üzerinde belirtilen elektrik bağlantı bilgilerinin (gerilim, güç, frekans vb.) montaj yapılacak mahaldeki ile uyuşup uyuşmadığına dikkat ediniz.
• Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Emniyet açısından klemens üzerinde bulunan topraklama terminali kesinlikle bina toprak hattına bağlanmalıdır.
• Motor termiği ve aşırı yük rölesinin uygun şekilde bağlandığından emin olunuz.
• Herhangi bir problemde termik devreyi açarsa (ürün çalışmadığında) sistem şebekeden reset edilerek tekrar devreye alınmalıdır.
• Ürün kablo bağlantısı, elektrik bağlantı diyagramındaki gibi olmalıdır.
• Tüm kutuplarda kontak ayırması olan bir anahtar ile birlikte tesisat kurallarına uygun olarak sabit tesisata bağlanmalıdır.

KULLANIM

BRF serisi çatı tipi radyal fanlar, kapalı mekanların hava kalitelerini arttırmak amacıyla kullanılırlar. Çatı fanları kirletilmiş havanın ortamdan atılmasını uzak noktadan yapabilme kabiliyetine sahiptir. Çatı fanları yüksek performansla sorunsuz çalışırlar. Kompakt yapıları sayesinde dönüştürücülere ihtiyaç duyulmadan bacaya direkt bağlanabilirler. Endüstriyel ve inşa amaçlı uygulamalarda, fabrikalarda, mutfaklarda, ban-yolar, tuvaletler, yüzme havuzları, spor salonları, depolar, hastanelerde, davlumbazlarda, ofislerde, laboratuvarlarda, alışveriş merkezlerinde, restoranlarda, tiyatrolarda, dairelerde, gece kulüplerinde, tavuk çiftliklerinde, ekipman soğutması, çalışma alanları ve mahal havalandırma vs. kullanılabilir.

Kullanıcılar, çatı tipi vantilatörlerini kullanmadan önce kullanma ve bakım kılavuzunu dikkatle okumak ile yükümlüdürler.

Kullanım ömrü 10 yıldır.

Ürününüzü ilk çalıştırmada;

• Elektrik kabloları bağlanmadan önce elektriği mutlaka kaynağından kesiniz. Ürünün elektrik bağlantılarının güvenli ve doğru bir şekilde yapıldığından emin olunuz.
• Güvenlik ekipmanlarının uygun şekilde bağlanmış olduğundan emin olunuz.
• Topraklama bağlantılarını uygun şekilde yapınız.
• Kablonun ve elektrik bağlantı kutusunun doğru ve su sızdırmayacak şekilde kapatılmasını sağlayınız.
• Hava çıkış yönü; gövde üzerinde etiket ile işaret edilen yönde olmalıdır. Hava akımı yolunda herhangi bir engel bulunmamalıdır.
• Kanatlar doğru yönde dönmelidir.
• Ürünün çalışması esnasında, titreşim olmamalı, fanın veya aspiratörün dönüsünden kaynaklanan dahili sürtme ve çarpma sesi gelmemelidir.
• Elektrik kaynağı, akım ve frekans değerleri ürün etiketi ile uygunluk göstermelidir.
• Herhangi bir elektrik güvenlik cihazının yanması sonucunda, elektrik bağlantısı ana kaynaktan hemen kesilmelidir. Ürünü çalıştırmadan önce, bütün kurulum tekrar dikkatlice kontrol edilmelidir.
• Herhangi bir sorunla karşılaşırsanız yetkili kişilere haber veriniz. Ürünü sürekli olarak kullanmaya başladığınızda herhangi bir arıza anında arıza tipi belirlenmelidir. Arızanın giderilebilmesi için mutlaka teknik servisle irtibata geçilmelidir. Kesinlikle kendiniz müdahale etmeye kalkışmayınız.

ARIZALAR VE GİDERİLMESİ

TEMİZLİK, BAKIM VE NAKLİYE

 Ürününüzün tasıma sırasında hasar görmemesi için;

• Ürün normal tasıma şartlarına uygun olarak paketlenmiştir. Herhangi bir zedelenme ve hasara yol açmamak için her zaman orijinal paketinde taşınmalıdır.
• Ürün montajı yapılacak yere ulaşıncaya kadar titreşimsiz, tozsuz, aşındırıcı veya kimyasal maddelere maruz kalmayacak mahalde, kendi paketinde saklanmalıdır. Orijinal paketinde olmayan veya size ulaşmadan önce açıldığını tespit ettiğiniz ürünleri kabul etmeyiniz.
• Herhangi bir devrilmeye, düşmeye karsı araç içinde tamamen hareketsiz kalacak şekilde istiflenmeli.
• Ağırlığı fazla olan ürünlerin taşınması sırasında ürünü veya taşıyan şahısları zarar görmekten koruyacak uygun kaldırıcılar kullanınız.
• Tedbirsiz, hızlı kaldırma ve indirmelerden doğacak hasarları önlemek için gerekli tüm tedbirler alınmalı.
• Ürünler, dikkatli bir şekilde sıkı tutularak tek tek taşınmalı. Savurma, elden ele atmalardan kaçınılmalıdır.

Ürün ambalajından çıkarıldıktan sonra;

• Teslim edilen ürünün doğruluğu kontrol edilmelidir.
• Nakliye esnasında hasar olup olmadığı kontrol edilmelidir. Eğer kayıp veya hasarlı bir parça varsa, derhal sözlü ve yazılı olarak nakliyecinize ve firmamıza bilgi verilmelidir.
• Ürünü bağlantı kutusundan veya elektrik kablolarından tutarak kaldırmayınız. Taşıma esnasında kanatlara veya koruyucu kafese zarar verecek uygulamalardan kaçınınız.

Ürünün periyodik bakım ve temizliği;

• Temizlik veya bakım öncesi ürün kapatılmış olsa bile elektrik bağlantısının ana kaynaktan kesilmiş olduğundan emin olunuz.
• Tüm elektrikli ekipmanlar düzenli olarak kontrol edilmeli, bağlantılar gözden geçirilmeli ve hasar görmüş veya eskimiş kablo ve ekipmanlar değiştirilmelidir.
• Periyodik bakım, kullanım sıklığına bağlı olarak en az altı ayda bir veya daha sık yapılmalıdır. Ürünün bakım ve temizliği kalifiye elemanlar tarafından yapılmalıdır.
• Ürünü düzenli olarak kontrol ediniz. Kanattaki, motor ve ızgaradaki kirliliği veya birikintileri önlemek için, bakımı ürünün çalışma şartlarını göz önünde bulundurarak yapınız. Aksi bir durum ürününüzün çalımsa ömrünü ciddi oranda kısaltabilir veya tehlikeye yol açabilir.
• Ürünü temizlerken, kanat ve türbindeki balansı korumaya dikkat ediniz.
• Bakımlarda gevşeyebilecek cıvataların sıkılıkları kontrol edilmelidir.
• Uygun durumda olmayan parçalar varsa derhal değiştirilmelidir.
• Ürün temizliğinde yanıcı ve parlayıcı temizleyiciler kullanılmamalı, nemli bir bezle silinerek temizlenmelidir.
• Kesinlikle su veya basınçlı su direkt olarak ürüne tutulmamalıdır.

GÜVENLİK UYARILARI

• Bu fanlar dönen parçalar ve gerekli elektrik bağlantıları içerir bu yüzden montajında bakımında ve çalıştırılmasında güvenlik uyarılarına dikkat ediniz.
• Cihazların güvenliğinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri özürlü olan (çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması amaçlanmamıştır.
• Cihazla oynamamalarını güvenceye almak için çocuklar, gözetim altında bulundurulmalıdır.
• Elektrik bağlantıları ve montajı ehliyetli kişilerce yapılmalıdır.
• Ürünün kendine özel bir hava kanalı olmalı.
• Tasıma çalıştırma ve bakım sırasında eller eldivenle kesilmelere karsı korunmalıdır.
• Fan çalışırken kesinlikle temas edilmemelidir.
• Temizlik periyodik sürelere uygun yapılmalı aksi takdirde ürün hasar görebilir.
• Fanı çocuklardan uzak tutunuz ve ehli olmayan kişilerin kullanmasına izin vermeyiniz.
• Ürünü 40°C üzerindeki ortam sıcaklıklarında kullanmayınız.
• Isıl kesicinin istenmeden başlangıç konumuna gelmesinden kaynaklanan bir tehlikeyi önlemek için, bu cihaz bir zamanlayıcı gibi dış bir anahtarlama düzeni üzerinden beslenmemeli veya yardımcı program vasıtasıyla düzenli olarak devresi kapatılan ve açılan bir devreye bağlanmamalıdır.
• Tüm kutuplarda kontak ayırması olan bir devre kesici ile birlikte tesisat kurallarına uygun olarak sabit tesisata bağlanmalıdır.
• Elektrik kablolarını bağlamadan önce elektriği kesinlikle kaynağından kesiniz.
